墊圈和螺母的關系

墊圈是和螺母一般是配套使用，用來防止螺母磨損機器使用的。現在來介紹一下它都有哪些規格。

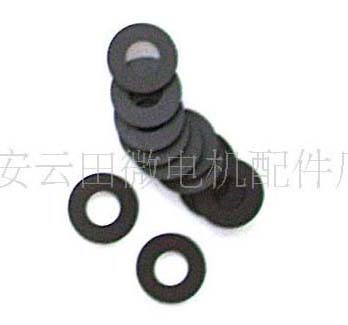

指墊在被連接件與螺母之間的零件。一般為扁平形的金屬環，用來保護被連接件的表面不受螺母擦傷，分散螺母對被連接件的壓力。

墊圈分為：平墊圈-C級、大墊圈-A和C級、特大墊圈-C級、小墊圈-A級、平墊圈-A級、平墊圈-倒角型-A級、鋼結構用高強度墊圈、球面墊圈、錐面墊圈、工字鋼用方斜墊圈、槽鋼用方斜墊圈、標準型彈簧墊圈、輕型彈簧墊圈、重型彈簧墊圈、內齒鎖緊墊圈、內鋸齒鎖緊墊圈、外齒鎖緊墊圈、外鋸齒鎖緊墊圈、單耳止動墊圈、雙耳止動墊圈、外舌止動墊圈、圓螺母用止動墊圈。

平墊圈一般用在連接件中一個是軟質地的，一個是硬質地較脆的，其主要作用是增大接觸面積，分散壓力，防止把質地軟的壓壞。而彈簧墊圈的彈簧的基本作用是再螺母擰緊之后給螺母一個力，增大螺母和螺栓之間的摩擦力！材料為65Mn(彈簧鋼)、熱處理硬度為HRC44～51HRC，經表面氧化處理。

防松墊圈一種防止螺栓松動的墊圈。防松墊圈的工作原理非常簡單。它由兩片墊圈組成。外側是帶有放射狀凸紋面，而內側為斜齒面。當裝配時，內側斜齒面間相對，外側放射狀 凸紋面與兩端接觸面成咬合狀態，當連接件受到振動，并使栓發生松動趨勢 時，僅僅允許兩片墊圈內側斜齒面間相對錯動，產生抬升張力，從而達到 鎖緊。

彈簧墊圈在一般機械產品的承力和非承力結構中應用廣泛，其特點是成本低廉、安裝方便，適用于裝拆頻繁的部位。墊圈快易優自動化選型有收錄，但是彈簧墊圈的防松能力很低！尤其在歐美各國要求可靠性高的產品中采用率極低，特別是重要的承力結構連接部位早已被拋棄。 我們國家在軍工方面還有部分應用，但已改進為不銹鋼材料。鋼制彈簧墊圈在CASC早就是被禁止使用了！也說是很不安全，原因有兩個1是“漲圈”2是氫脆。

彈簧墊圈在螺絲行業，常叫為彈墊。它的材質有不銹鋼的和碳鋼的，碳鋼的也就是鐵的。一般常用的彈簧墊圈規格尺寸有M3,M4,M5,M6,M8,M10.M12,M14,M16.這些規格比較常用。彈簧墊圈國家標準GB/T 94.1-87，標準規定了規格為2-48mm的標準型彈簧墊圈。
